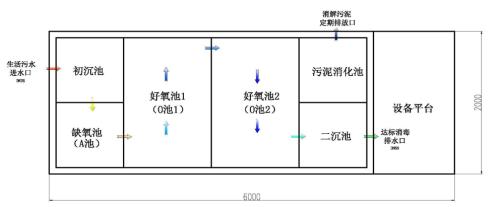

一體化生活污水布置圖及說明

YWS系列生活污水處理一體化設備的設計主要是針對生活污水和與之類似的工業有機污水的處理,其主要處理手段是采用目前成熟的生化處理技術-生物接觸氧化法,水質參數按一般生活廢水水質,進水 COD300~350mg/L,出水 COD100mg/L 指標設計。特點是:單元化、模塊化、規模可調化。總共有七部分組成:(1)初沉池;(2)缺氧池;(3)好氧池;(4)二沉池;(5)污泥池;(6)消毒裝置;(7)風機、水泵、電控部分;
分述如下:
1、初沉池:采用豎流式結構,可靠、穩定、方便維護管理。用于去除泥砂及部分懸浮物,可提高整套污水處理系統的長期運行穩定性。該池表面水力負荷為0.5m3/m2.h,水力停留時間2小時。
2、缺氧池:該池為生物選擇池,具有水解改善可生化性的功能。同時利用回流的混合液中帶入的硝酸鹽和進水中的有機物碳源進行反硝化,使進水中NO2-、NO3-還原成N2達到脫氮作用,在去除有機物的同時降解氨氮。該池水力停留時間為2~4 小時。
3、好氧池:該池采用兩級生物接觸氧化進行生化處理,比傳統活性污泥法有機負荷高。內部安裝有生物載體立體填料,易掛膜,不堵塞。填料比表面積為 160m2/m3,接觸池氣水比在 15:1 左右。絕大部分的有機物在此進行降解而得到凈化。該池水力停留時間為8-12小時左右。
4、二沉池:生化后的污水流到二沉池進行泥水分離,該池為豎流式沉淀池。該池表面水力負荷為0.75m3/m2.h,水力停留時間2小時。濃泥水部分回流至缺氧池進行脫氮,剩余污泥采用氣提至污泥池進行好氧消化。
5、污泥池: 剩余污泥在此池內進行好氧消化。污泥池上清液回流至缺氧池內進行再處理。消化后剩余污泥很少,可加少量石灰熟化消毒后定期清理用作農肥處理。
6、消毒裝置;現在的消毒方式很多,有含氯類強氧化劑(氯氣、次氯酸鈉、氯片、二氧化氯)、臭氧、紫外線等。考慮到現場使用情況,采用紫外線消毒殺菌方式維護較簡單方便。
7、風機:采用合資公司百事德風機,噪音小,運行穩定可靠。水泵采用國內優質品牌,故障率低,可靠。電器控制采用PLC可編程控制器集中控制,并配有觸摸屏顯示。方便管理,自動化程度高。
